Настройка спутниковой антенны в теории. Направление антенны. Азимут спутника. Угол азимута. Угол наклона. Угол подъема на спутник. Угол места.

Направление спутниковой антенны - единицы измерения

Во время настройки спутниковой антенны на спутник, Вы столкнетесь с двумя основными плоскостями измерения, которые будут определять направленность вашей спутниковой антенны, это позиционирование этой спутниковой антенны по горизонтали и вертикали.

При горизонтальной настройке спутниковой антенны будет использоваться - угол поворота спутниковой антенны (угол азимута на спутник), а при вертикальной настройке - угол наклона спутниковой антенны.

При позиционировании спутниковой антенны на спутник, все углы как правило измеряются в градусах.

Первый параметр настройки спутниковой антенны, это положение этой антенны по горизонтали, то есть угол поворота спутниковой антенны.

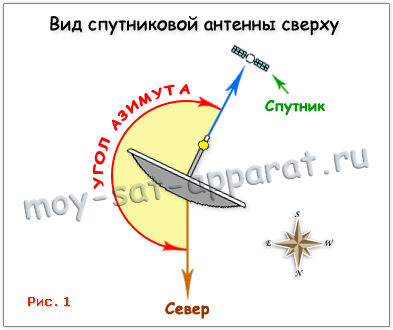

Во время настройки горизонтального направления зеркала спутниковой антенны, основной единицей измерения будет являться числовое значение угла азимута на спутник (Рис. 1).

Направление спутниковой антенны по горизонтали. Азимут спутника (угол азимута на спутник).

Угол азимута на спутник Вы будете определять от вашей точки местонахождения, это можно сделать согласно обычному компасу.

При горизонтальной настройке (Рис. 2), так как для России все спутники располагаются на юге, мы будем двигать само зеркало спутниковой (рефлектор), налево на восток (E - east), или направо на запад (W - west).

Позиционирование спутниковой антенны по горизонтали, на запад, или на восток.

Второй параметр настройки спутниковой антенны, это положение антенны по вертикали от горизонтальной плоскости, то есть угол наклона спутниковой антенны (читать подробнее об термине - угол наклона спутниковой антенны).

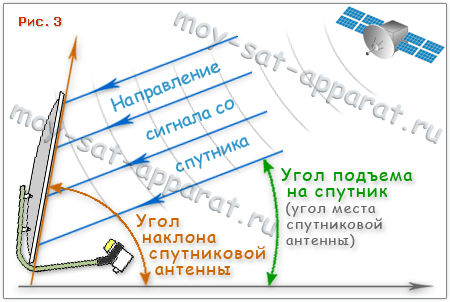

Угол наклона антенны (Рис. 3), будет напрямую зависеть от того на какой высоте находится сам спутник, а значит угла подъема на спутник, или как еще его называют угол места (читать подробнее об термине - угол места спутниковой антенны).

Угол наклона спутниковой антенны и угол подъема на спутник (угол места).

Зачастую, некоторые начинающие пользователи путают термины «Угол наклона спутниковой антенны» и «Угол подъема на спутник», так что здесь старайтесь быть более внимательны.

В литературе подобной тематики, или например в интернете, Вы можете встретить много различных терминов. Здесь я опять же, не хочу вас излишне перегружать достаточно заумной терминологией. Поэтому, в следующих разделах, постараюсь давать только необходимый минимум. Если Вам какое либо слово не понятно, то можете прочитать его простейшее определение, в разделе «Термины» (Спутниковая антенна - Термины для начинающих).

Далее, мы поговорим о достоинствах и недостатках спутникового приема...
