Спутниковое телевидение. Геостационарная орбита и спутники.

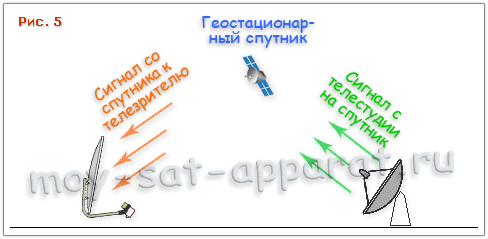

Шли годы... Теперь уже промышленность стала выпускать спутниковое оборудование для конечных пользователей (зрителей), то есть для нас домашних пользователей. Поэтому возникла возможность практически не использовать наземные телекоммуникации, а уже использовать именно спутниковую связь - телестудия - спутник - зритель (Рис. 5). Вот собственно про этот вид связи в дальнейшем и пойдет речь на последующих страницах.

На этом закончим урок истории, и перейдем к понятиям самих основ спутникового телевидения...

Спутниковое телевидение. Геостационарная орбита и спутники.

И так общая последовательность пути спутникового сигнала такова:

Или если выразиться более точно:

Так как мы не можем контролировать провайдера (мы смотрим телепрограмму и не можем ее изменить), а значит нам в принципе все равно как сигнал поступает на сам спутник. Исходя из этого упростим нашу цепочку, мысленно убрав провайдера, и у нас получится вот такой односторонний канал связи:

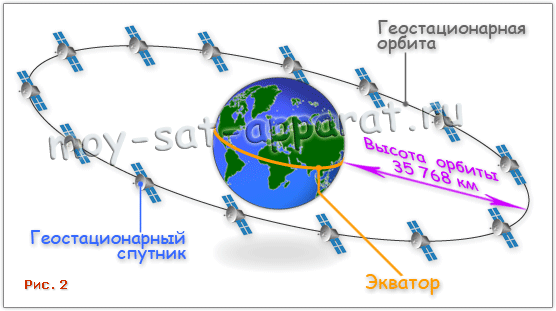

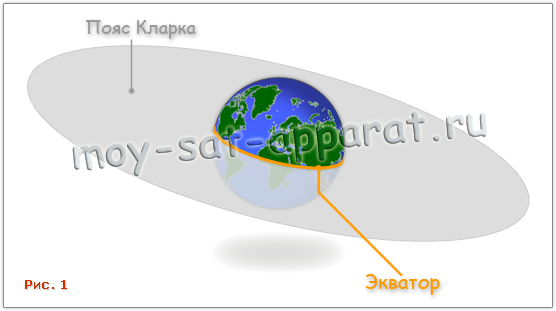

Спутники, именно с которых мы и будем принимать сигнал, находятся на геостационарной орбите, высота орбиты равна 35786 километров от земли (в расчете от экватора планеты) образуя так называемый "пояс Кларка" (Рис. 1 и Рис. 2).

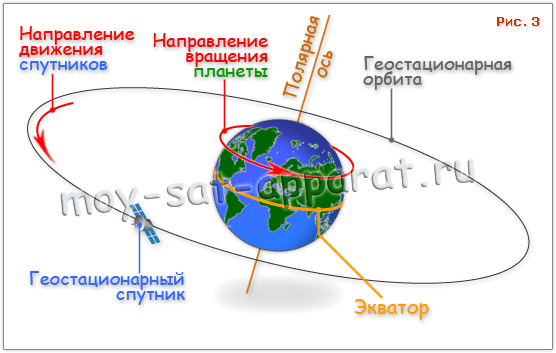

Так как каждый спутник должен постоянно находится в одной и той же точке, относительно нашей планеты, он вращается вокруг земли перпендикулярно ее полярной оси, в том же направлении и с такой же скоростью (Рис. 3), то есть одновременно с самой планетой. Так как земля имеет шарообразную форму, то все координаты измеряются в градусах, а местоположение конкретного спутника определяется долготой и широтой относительно самой планеты.

Для наглядности давайте возьмем какой ни будь спутник, к примеру Express AM 22 с координатами 53,0°E и далее разберемся какими величинами определяются эти его координаты.

Первая это широта, и как обычно она не указывается, так как эта величина постоянная и всегда равна 0°. Почему?

Дело в том, что геостационарная орбита расположена строго над экватором, а значит, широта всех спутников равна значению именно ноль градусов, а различие в местонахождении будет определяться только его долготой. А это значит что вторая величина это и есть долгота, и она равна 53,0°.

Третья величина E, вернее будет сказать пояснение ко второй, и указывает какая долгота у этого спутника, а именно - восточная или западная.

Как правило, в определении долготы для сокращения слов используются две латинские буквы:

E от слова East ( в переводе - ВОСТОК),
W от слова West ( в переводе - ЗАПАД).

В России может встретиться как:

E ---> в. д. (восточная долгота).

W --> з. д. (западная долгота).

В нашем случае долгота будет восточная, то есть, сокращено E или в. д.

Тут немного подробнее...

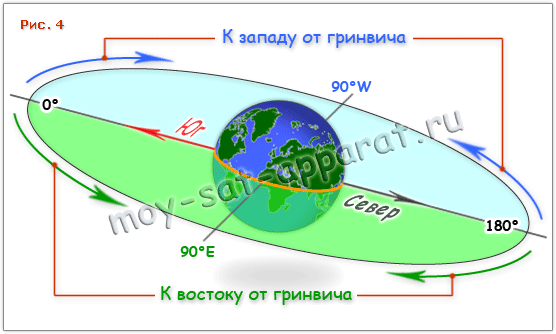

Исходя из того, что окружность равна 360 градусов, она поделена на две части, по 180 градусов, а нулевой градус геостационарной орбиты будет проходить через 0° широты и 0° долготы, это где-то над Гвинейским проливом. Западная долгота будет расположена, к западу от Гринвича ну и восточная, к востоку от Гринвича (Рис. 4).

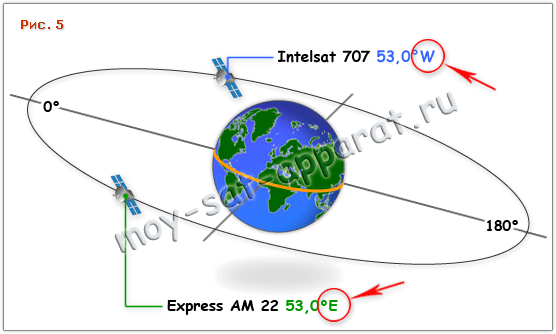

Вот к примеру два спутника, Express AM 22 53,0°E и Intelsat 707 53,0°W, они имеют одинаковую величину в градусах (Рис. 5), а различие в координатах будет в какой именно стороне от Гринвича находятся эти спутники. В нашем случае Express AM 22 будет расположен к востоку от Гринвича (восточная долгота), а Intelsat 707 будет расположен к западу (западная долгота).

Из всего этого следует, что спутник Express AM 22 имеет координаты 0° широты и 53,0° восточной долготы.

Иногда Вы будете встречать то, что координаты какого либо конкретного спутника будут измеряться исходя из азимута. В этом случае, азимут спутника, или точнее сказать угол азимута на спутник, вычисляется непосредственно от того места где именно находиться сама спутниковая антенна.

Так как мы проживаем в северном полушарии, все видимые для нас спутники будут находиться именно в южной стороне, а если сказать точнее, в юго-восточном и юго-западном направлении.

Для любого из нас с Земли видна только часть геостационарной орбиты (в виде дуги над горизонтом). Этим определяется количество спутников с которых можно принимать сигнал, поскольку остальные спутники скроются от нас за горизонтом.
