Как работает спутниковая антенна.
Устройство спутниковой антенны и принцип работы.

Перед тем, как приступить к обсуждению конструкции и принципу работы спутниковой антенны, сделаем небольшое отступление...

Впоследствии, Вам предстоит решить кто будет устанавливать спутниковое оборудование, Вы сами, друг, знакомый, или специалист из сервисного центра. Но в любом случае, выбирать спутник (или спутники, если антенна с мотором или мультифидом) с которого будете принимать сигнал, придется Вам самим. Но как бы то ни было пред тем как его выбрать надо научиться разбираться с конструкцией спутниковой антенны, отдельными её составляющими, ну и конечно же с основными принципами их работы. Почему...?

Дело в том что сигнал идущий с передающей антенны спутника, имеет различную конфигурацию, а это значит что приемное устройство спутниковой антенны, включая так же размеры самой антенны, тоже разные. То есть, комплектация антенны и ее стоимость напрямую зависит от того какие каналы Вы будете смотреть. И чтобы понять таблицу параметров каналов нужного спутника (таблицу спутниковых транспондеров), нужно знать какими видами приемных устройств принимается тот или иной сигнал. Впоследствии Вы будете знать какие телепередачи при определенной конфигурации антенны Вы сможете смотреть, а какие просто-напросто будут не доступны. Ну и самое главное, Вы сможете подобрать себе конфигурацию оборудования в зависимости от ваших финансовых возможностей.

Здесь сразу хочу немного пояснить. Чтобы Вы лучше усвоили материал и не забивали голову пока излишней информацией, я буду давать только то с чем Вам придется столкнуться. Как бы так сказать поверхностно, достаточного для изначального понятия процесса спутникового приема.

Теперь, давайте разберемся как работает спутниковая антенна.

Устройство спутниковой антенны. Принцип работы спутниковой антенны.

Здесь, я взял широко распространенную антенну типа Офсет, об этом и другом типе спутниковых антенн, кстати тоже довольно распространенном, я еще остановлюсь немного позже.

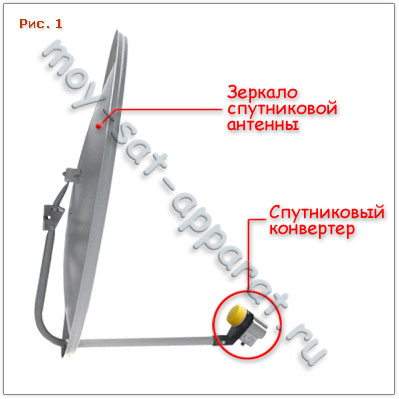

Основными элементами любой спутниковой антенны, являются, металлический отражатель сферической формы (зеркало спутниковой антенны), и приемное устройство, так называемый спутниковый конвертер (Рис. 1).

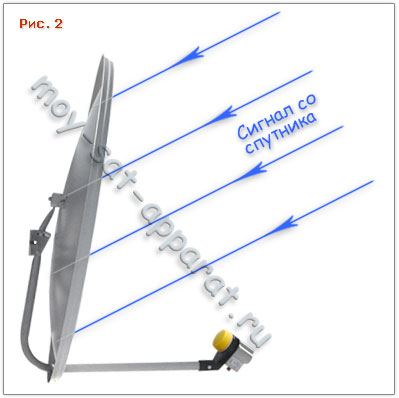

Электромагнитные радиоволны (радиосигнал), следуя со спутника попадают на сферическое зеркало спутниковой антенны (Рис. 2).

Практически любой направленный электромагнитный радиосигнал имеет свойство отражаться от металлической поверхности, причем отражающие свойства каждого металла тем лучше, чем выше его электрическая проводимость (например у алюминия они выше чем у стали). Поэтому, этот радиосигнал меняет свое направление по известному всем закону:

Так как форма антенны сферическая, спутниковый сигнал попадая на полезную площадь зеркала отражается только в одном направлении, образуя в определенном месте своеобразный пучок. Выражаясь другими словами, отраженный от зеркала антенны радиосигнал "фокусируется" в одной точке.

В фокусе излучаемой спутниковой антенной пучка радиоволн и устанавливается приемное устройство - спутниковый конвертер.

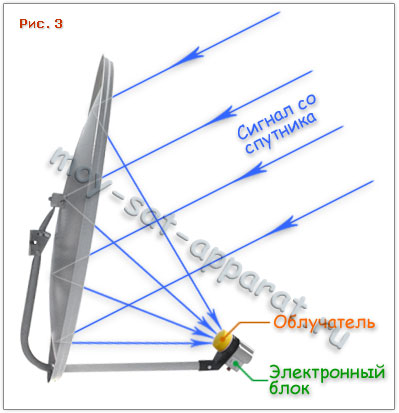

Сам спутниковый конвертер состоит из облучателя (на который падает сфокусированный сигнал), и электронного блока преобразователя (Рис. 3).

Вот с этого электронного блока спутниковый сигнал по специальному коаксиальному кабелю поступает на спутниковый приемник (ресивер), ну и далее на сам телевизор или монитор.

Теперь поговорим о самом спутниковом радиосигнале...
