Настройка спутниковой антенны. Расчет угла поворота спутниковой антенны.
Программа для расчета угла поворота спутниковой антенны - SMWLink
(наиболее подробную информацию о программе SMWLink
вы можете посмотреть здесь: SMWLink - расчет параметров спутниковой системы)
SMWLink - небольшая, но достаточно полезная программа, позволяющая делать различные расчеты параметров необходимых при настройке спутниковой антенны на спутник.
Домашняя страница - https://www.smw.se
- Определение азимута на спутник и угла места (угла подъема на спутник), по географическим координатам населенного пункта.
- Вычислить коэффициент усиления антенны по ее диаметру и эффективности использования поверхности зеркала (отражателя).
- Определить соотношение сигнал/шум приемной системы при различной интенсивности дождевых осадков.
- Сделать расчет коэффициента добротности спутниковой антенны.
- Пересчитать коэффициент шума в дБ (децибелах), в шумовую температуру в K (кельвинах).
- Вычислить коэффициент шума системы. и т. п.
Возможности программы:
Сама программа имеет англоязычный интерфейс, но есть и русифицированные версии. Ниже на изображениях, приведены скриншоты всех вкладок уже русифицированной программы. Для более правильного понимания значений параметров этой программы, я подкорректировал некоторые русские слова (только на изображениях).

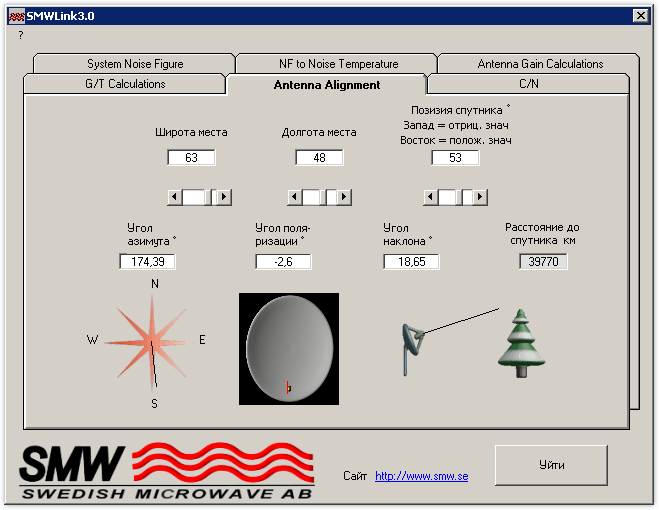

Вкладка программы SMWLink - Ориентация антенны
Широта места и долгота места - географические координаты населенного пункта, где и происходит настройка спутниковой антенны.
Угол поляризации - угол поворота спутникового конвертера на его держателе исходя от вертикали (вид с задней части конвертера).
Вкладка программы SMWLink - Вычисление коэффициента усиления антенны
Вкладка программы SMWLink - Соотношение шум-децибелы,dB / шум-температура конвертера
dB (децибелы) - для спутниковых конвертеров "Ku" диапазона.
K (кельвины) - для спутниковых конвертеров "C" диапазона.
Вкладка программы SMWLink - Расчет коэффициента добротности спутниковой антенны

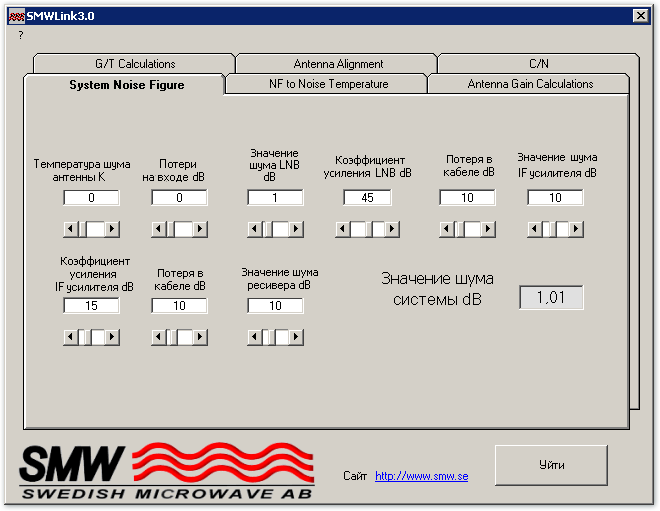

Вкладка программы SMWLink - Коэффициент шума системы
LNB - спутниковый конвертер.
IF усилитель (если таковой имеется) - это усилитель спутникового сигнала, работающий в спутниковом частотном диапазоне. Данный усилитель используется для компенсации потерь в коаксиальном кабеле соединяющего конвертер и ресивер, а также для улучшения уровня спутникового сигнала. Усилитель спутникового сигнала устанавливается в разрез коаксиального кабеля и желательно как можно ближе к конвертеру.

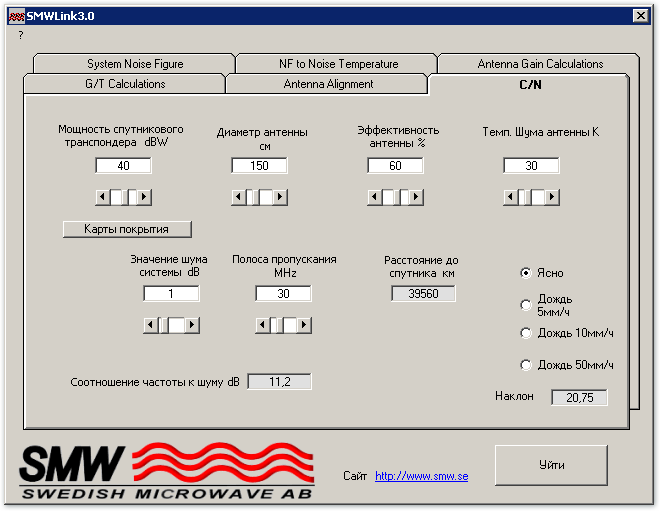

Вкладка программы SMWLink - Соотношение частоты сигнала к шуму (статический порог).
Примерные значения C/N к качеству изображения:
5 dB - Полный срыв синхронизации изображения.
6 dB - Изображение практически полностью зашумлено (изображение максимально "снежит").
7 dB - Изображение достаточно сильно зашумлено (изображение "снежит").
10 dB - Изображение "снежит", но редко.
12 dB - Изображение "снежит" только на сильно насыщенных цветом областях изображения.
13 dB - Нормальное качество.
14 dB - Хорошее качество.
