Спутниковый конвертер. Устройство спутникового конвертера линейной поляризации. Принцип действия спутникового конвертера линейной поляризации.

Теперь давайте разберем корпус одного из ранее упомянутых спутниковых конвертеров поддерживающего линейную поляризацию, и рассмотрим что там у него внутри.

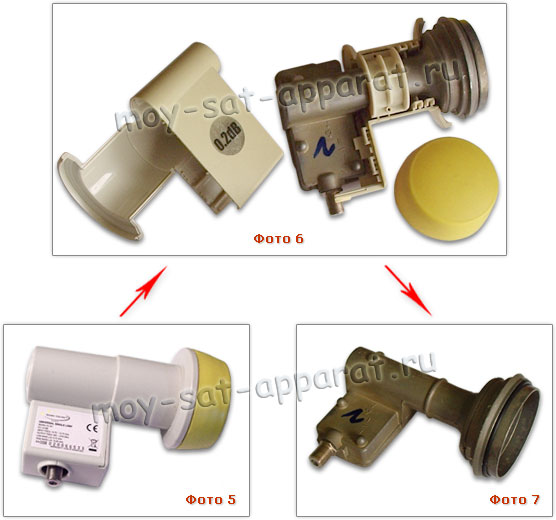

Для этого, снимем внешний пластмассовый корпус защищающий конвертер от нежелательных воздействий внешней среды (Фото 5, 6, 7), защищающий этот спутниковый конвертер от пыли, дождя, снега, и так далее.

По своему внешнему виду, "раздетый" спутниковый конвертер некоторым образом напоминал детскую дудку, или клаксон от старого автомобиля .

Теперь давайте рассмотрим основные составляющие этого спутникового конвертера, ну и заглянем внутрь его металлического корпуса.

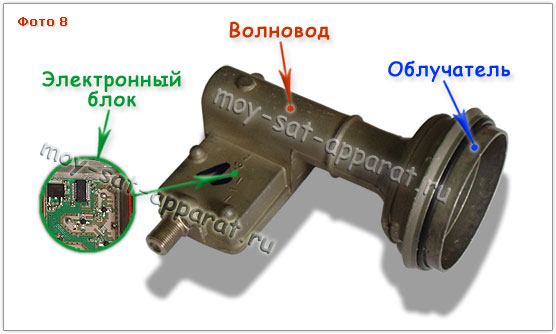

Учитывая общий принцип работы спутникового конвертера, саму его конструкцию можно разделить на ТРИ основных элемента объединенных в один общий корпус (Фото 8):

1. Облучатель - часть конвертера спутниковой антенны на который попадает сфокусированный пучок спутникового сигнала.
2. Волновод - по этому волноводу сигнал поступает на два приемных электрода спутникового конвертера.
3. Электронный блок конвертера - данный блок преобразует электромагнитные волны спутникового сигнала в электрические импульсы в так называемый сигнал промежуточной частоты (сигнал ПЧ).

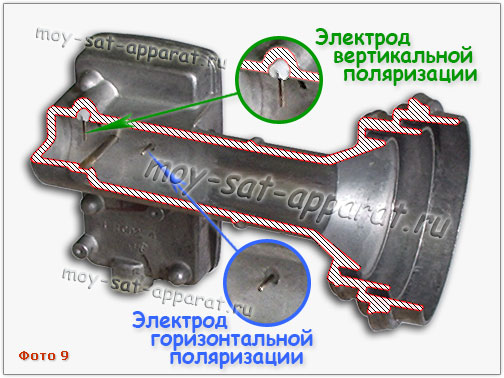

Теперь давайте заглянем внутрь облучателя и волновода нашего спутникового конвертера который поддерживает линейную поляризацию, ну и рассмотрим основной принцип его работы (Фото 9). Сам конвертер данной модели работает по принципу магнитного поляризатора, или если сказать более точно магнитно-механического.

Спутниковый электромагнитный сигнал отразившись от зеркала спутниковой антенны сначала поступает на ребристый облучатель конвертера. Затем он попадает внутрь цилиндрического волновода. Далее, в волноводе конвертера сигнал попадает на два приемных металлических электрода (зонда), один электрод принимает сигнал в вертикальной (V) поляризации, другой в горизонтальной (H). Между самими электродами располагается металлический штырь поляризатор.

Так как оба приемных электрода спутникового конвертера находятся в волноводе в определенной плоскости, то положение самого конвертера имеет достаточно большое значение для приема сигнала линейной поляризации. Поэтому, при настройке спутниковой антенны, считается обязательным еще и настройка вертикального положения спутникового конвертера.

Примечание: Спутниковые конвертеры для прямофокусных спутниковых антенн работают по такому же принципу как и офсетные конвертеры.

Далее давайте рассмотрим принцип работы кругового спутникового конвертера, или вернее сказать отличия конвертера линейной поляризации от конвертера круговой поляризации.
