Устройство спутникового конвертера. Устройство спутникового конвертера КРУГОВОЙ поляризации.

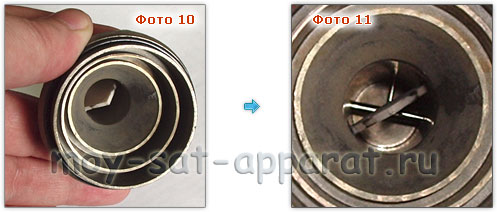

Основным отличием спутникового конвертера круговой поляризации (для данной модели конвертера), от линейного, будет наличие в его волноводе специальной диэлектрической "пластины - деполяризатора" (Фото 10 и 11). Диэлектрическая пластина - это значит не проводящая электричество, другими словами, изолятор. Такая пластина, устанавливается в волноводе под углом 45 градусов к самим электродам спутникового конвертера.

Принцип действия кругового спутникового конвертера, для данной модели, достаточно прост. Сигнал круговой поляризации, при помощи этой диэлектрической пластины "деполяризатора", преобразуется в сигнал линейной поляризации, после чего и попадает на электроды электронного блока.

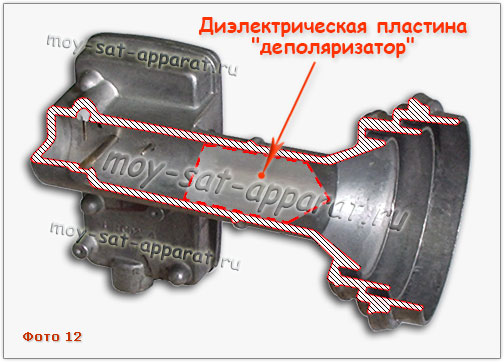

Ниже на изображении спутникового конвертера офсетной спутниковой антенны (Фото 12), положение пластины "деполяризатора", показано красными пунктирными линиями.

Здесь получается что из спутникового конвертера линейной поляризации (для данной модели), можно изготовить конвертер круговой поляризации, установив в его волновод, всего-навсего, диэлектрическую пластину под углом 45 градусов.

Описываемые в данной статье типы спутниковых конвертеров, имеют магнитно-механическое преобразование спутникового сигнала (здесь имеется в виду, преобразования сигнала в самом волноводе), а переходы между видами поляризации осуществляется изменением напряжения питания:

Примечание: Значения напряжения, 13 и 18 вольт, взяты усредненные. В любом спутниковом ресивере, а именно ресивер и подает эти напряжения, эти параметры могут принимать значения с небольшим отклонением, но близкие к стандарту питания данных типов конвертеров. Например, в паспорте ресивера можно встретить как - 13 или 14 вольт (+/- 0.5 вольт), 18 вольт (+/- 0.7 вольт).
