Настройка спутниковой антенны в теории. Выбор оборудования спутникового ТВ. Выбор оборудования спутникового ТВ по таблице транспондеров.

Далее, давайте по примеру двух транспондеров из приведенной ранее таблицы, определим нужную конфигурацию спутникового оборудования.

Для выбора спутникового оборудования, или точнее сказать подбора, как правило достаточно знать три значения:

Это:

1. Частота.

2. Вид поляризации.

3. Вид кодировки.

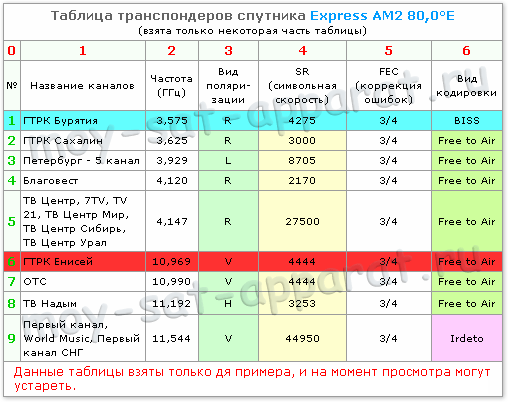

Взглянем на таблицу транспондеров спутника Express AM2 80,0°E еще раз, и выберем два транспондера.

Для наглядности, выбраны наиболее различающиеся по параметрам спутниковые транспондеры (транспондер №1 и №6).

Транспондер под порядковым номером «1»:

Конфигурация спутникового оборудования:

• Частота (3,575 ГГц): Используется спутниковый конвертер C диапазона. Примерный диаметр спутниковой антенны 1,5 метра и более... (более точный размер можно определить по карте покрытия спутника).
• Вид поляризации (R - круговая правая): Стоящий на спутниковой антенне конвертер должен поддерживать именно круговую поляризацию (Circular).
• Вид кодировки: Для просмотра этого телеканала ресивер должен поддерживать именно BISS кодировку.

Теперь, рассмотрим транспондер под порядковым номером «6»:

Конфигурация спутникового оборудования:

• Частота (10,969 ГГц): Используется конвертер Ku диапазона. Примерный диаметр антенны до 1,2 метра (более точный размер, можно определить по карте зоны покрытия спутника).
• Вид поляризации (V - линейная вертикальная): Стоящий на антенне спутниковый конвертер должен поддерживать именно линейную поляризацию (Horisontal или Vertical).
• Вид кодировки (FTA): Открытый транспондер (без кодирования сигнала) т. е. бесплатный. Здесь подойдет практически любой спутниковый ресивер.

Для дальнейшей настройки спутникового ресивера на выбранный транспондер, как правило необходимо знать четыре значения (или три, в случае если значение FEC ресивер определяет автоматически), это - «Частота», «Вид поляризации», «Символьная скорость», «значение FEC».

Так как таблицы транспондеров, возможно, придется брать из разных источников, Вам нужно будет учиться отсеивать не нужные данные, и выбирать именно те о которых я рассказывал выше.

Теперь поговорим где нам брать эти самые таблицы транспондеров...

Где же нам брать таблицы транспондеров? Здесь есть два варианта, или из топографических бумажных изданий соответственной тематики, к примеру из журнала «Теле Спутник», или с интернет сайтов. Последний вариант более предпочтительнее, так как если Вы читаете эти страницы доступ в интернет у вас уже есть. На журнал надо сначала оформить подписку и дождаться когда придет свежий номер, ну или в крайнем случае обратится в ближайший газетный киоск. Тут хочу порекомендовать, если Вы предпочтете последний вариант то обязательно проверьте чтобы журнал был как можно более позднего издания, так как спутниковые каналы время от времени переходят на другие транспондеры, и в номере за прошлый или позапрошлый месяц этих изменений может и не быть.

Если Вы захотите воспользоваться интернет сервисом, то можете зайти в какой либо поисковик (Yandex, Rambler, Google, и т. д.), и ввести там примерно такой запрос «таблица спутниковых транспондеров», или «таблица частот спутниковых каналов», ну в общем что-то подобное. И в любом случае, нужную информацию Вы найдете.

Ниже я дал пару достаточно популярных ссылок, где можно найти практически все таблицы транспондеров, общеизвестных спутников.

Читая выше, Вы встретили два возможно не знакомых Вам слова - аналоговый и цифровой сигнал. Тут придется немного отступиться от темы.

Чтобы пока излишне не забивать Вам голову слишком заумной информацией, мы не будем вдаваться в подробности параметров этих сигналов, а разберем лишь основную суть.

До неких пор, как спутниковое так и эфирное вещание передавалось аналоговым сигналом, но в виду того, что количество каналов постоянно растет, стало проблематично уместить весь поток информации в нужных нам диапазонах. Как к примеру в нашем случае, в спутниковых диапазонах «C» и «Ku». Поэтому разработчики и решили аналоговый сигнал преобразовать в цифровой (как сейчас говорят «загнать в цифру»). В таком сжатом цифровом формате в одном спутниковом транспондере можно передавать уже не один канал, как это было с аналоговом сигналом, а сразу несколько. В этом виде информация и передается к конечному потребителю. На заключительном этапе ваш спутниковый ресивер из сжатого цифрового потока выделяет нужный телеканал и преобразует его обратно в удобный для нас аналоговый сигнал, который и поступает на ваш телевизор через кабель с отдельным «Аудио» и отдельным «Видео» сигналом (к примеру, для варианта подключения ресивера и телевизора через кабель с разъемами типа «тюльпан»).

Чтобы принимать аналоговый или цифровой сигнал, надо чтобы ваш приемник поддерживал эти форматы. Так как аналоговая передача спутникового сигнала перестала удовлетворять современным потребностям, большинство выпущенных на сегодня ресиверов, поддерживают прием именно цифрового сигнала. Например формат «MPEG-2» или более современный «MPEG-4» (или еще более продвинутый «MPEG-7»).

...

Далее, мы научимся разбираться с картой зоны покрытия спутника и определять по этой карте более точный диаметр спутниковой антенны необходимый для уверенного приема спутникового сигнала с выбранного спутника.
