Зона покрытия спутника

На предыдущих страницах этого раздела, пояснялись некоторые размеры диаметра спутниковой антенны. Например для приема в Ku-диапазоне один диаметр, а для приема в С-диапазоне другой. Это объясняется свойствами прохождения электромагнитного радиосигнала при определенной его частоте.

Так же, на первых страницах этого раздела, я указывал высоту нахождения геостационарных спутников от самой поверхности земли. Это расстояние, как Вы может помните, равняется примерно 36.000 (тридцать шесть тысяч) километров. Чтобы преодолеть такое большое расстояние, спутниковый сигнал, естественно, должен иметь свою определенную мощность излучения.

Каждый геостационарный спутник это своего рода узконаправленный передатчик. У каждого из них есть определенная мощность излучения сигнала и свое направление этого излучения, то есть куда направлен луч этого сигнала.

За принцип направленного распространения спутникового сигнала по поверхности земли можно взять тот же принцип действия всем знакомого ручного фонарика. Вернее сказать, принцип освещения им определенного участка поверхности земли (Рис. 1).

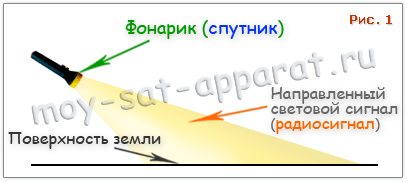

Сравнение распространения спутникового сигнала по поверхности земли, с принципом действия ручного фонарика.

Фонарик, как и спутник, имеет свою определенную мощность сигнала (только здесь имеется в виду световой сигнал), и определенное направление излучения этого сигнала по отношению к поверхности земли. Все Вы наверное не раз пользовались таким фонариком в вечернее время суток. Например идя по тропинке и освещая им саму поверхность земли. И как Вы помните освещалась таким фонариком не вся тропинка, а только определенная ее часть. Луч своим световым пучком как бы ярко освещал только какое-то место тропинки, и чем дальше уходил луч фонарика тем меньше освещалась эта тропинка.

Так же происходит и со спутниковым сигналом. На одном участке поверхности земли мощность излучения самая максимальная, а по мере отдаления от спутника эта мощность постепенно падает.

Теперь что у нас здесь получается... Диаметр зеркала спутниковой антенны напрямую зависит как от мощности принимаемого со спутника сигнала, так и от удаленности антенны от этого спутника. То есть чем больше мощность сигнала, тем меньшего диаметра требуется спутниковая антенна. И наоборот, чем меньше мощность сигнала тем большего диаметра будет спутниковая антенна.

И тут напрашивается такой вопрос... Откуда нам простым пользователям знать какой мощности и в каком направлении идет сигнал с того или иного спутника? То есть, откуда нам брать эти параметры?

Эти параметры определяется по специальной карте покрытия спутника, и как правило предоставляется самим спутниковым провайдером.

Где нам брать эти карты? Если Вы читаете эти страницы, то значит у вас есть доступ к интернету. Поэтому соответственно карты покрытия спутников, Вам проще и удобнее брать на сайте самих спутниковых провайдеров.

Подключившись к интернету, зайдите в какой ни будь интернет поисковик, например, Yandex или Google, и введите примерно такие слова «карта покрытия спутника XXXXXXX» (где «XXXXXXX» название спутника), и в любом случае несколько нужных ссылок Вы обязательно найдете.

Карта покрытия спутника

Если Вы собираетесь стать пользователем спутникового интернета, то карту покрытия можно взять непосредственно с сайта компании которая предоставляет услуги этого сервиса. Как правило, такие компании предоставляют услуги нескольких провайдеров. Так например на момент написания этой страницы, компания RusLink предоставляла шесть провайдеров спутникового интернета: skyDSL, PlanetSky, SpaceGate, SatGate, SpectrumSat и OpenSky.

Также карты зоны покрытия спутников Вы можете найти и на других веб-сайтах подобной тематики. Например www.telesputnik.ru или www.lyngsat.com. Для настройки спутниковой антенны на тот или иной спутник, я не раз пользовался сайтом www.lyngsat.com. Ниже я указал порядок действий более подробно:

Для примера зайдем в поисковик Yandex, и введем такой запрос «...карта покрытия спутника Express AM 22...». То есть для спутника Express AM 22 53,0°E.

Здесь выберем из кучи ссылок что-нибудь попроще, например карту покрытия с сайта компании ООО «Юнион Сат».

Теперь давайте разберемся с предложенной нам картой искомого спутника Express AM 22 53,0°E (Рис. 2).

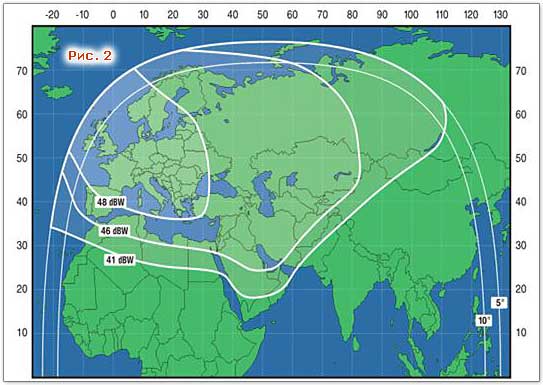

Карта покрытия геостационарного спутника Express AM 22 53,0°E.

Как Вы видите на данной карте присутствуют три выделенные зоны. Их количество может быть больше, может меньше, это зависит от данных представленных самим спутниковым провайдером. Они называются зонами уверенного приема. Здесь сама карта как бы разделена на три области (еще их можно назвать «лепестками», «лучами» и т. д.). У каждой области, своя определенная мощность сигнала излучаемая данным спутником. Исчисляется такая мощность как правило в dBW (децибел-ватт).

Далее мы разберемся с картой покрытия спутника более подробно, ну и уже научимся определять по этой карте какой именно диаметр спутниковой антенны необходим для приема сигнала с данного спутника...
