Расчет диаметра спутниковой антенны по карте покрытия спутника.

Для расчета диаметра спутниковой антенны на данной карте покрытия спутника (на границе каждой зоны покрытия), стоят значения мощности сигнала, который уже достиг поверхности земли (Рис. 1). В нашем примере они равны 48 dBW, 46 dBW и 41 dBW.

Значения мощности сигнала
на поверхности земли.

Вы наверно уже заметили что эти значения постепенно уменьшаются. То есть как я уже объяснял ранее, чем дальше будет находиться спутниковая антенна от самого спутника, тем меньше будет мощность сигнала.

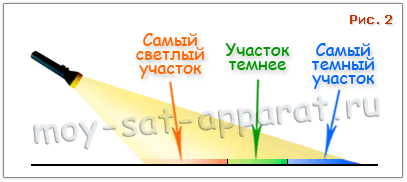

Теперь вспомним простой пример распространения светового луча у карманного фонарика, который я сравнивал с направленным лучом спутникового сигнала (Рис. 2).

Распространение светового луча у карманного фонарика.

Как и на карте покрытия (изображенной на Рис. 1), освещенную поверхность я так же разделил на три области. Как Вы видите тут все просто. На каждом краю области (лепестка), излучается своя определенная "световая мощность".

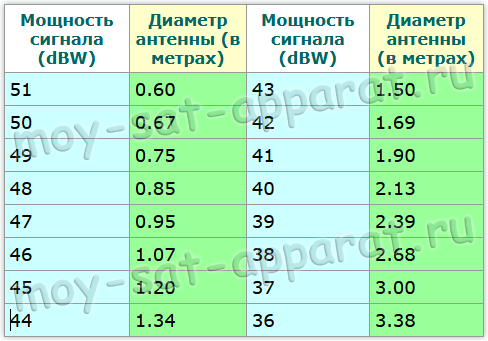

Теперь давайте определим, каким диаметром спутниковой антенны можно уверенно принимать ту или иную мощность спутникового сигнала. Для этого нам надо преобразовать параметр dBW в искомый диаметр антенны. Но чтобы это сделать, надо при наших расчетах воспользоваться довольно заумной формулой, где далеко не все значения будут понятны новичку. Поэтому, мы воспользуемся таблицей уже готовых соотношений dBW.

Из этой таблицы достаточно наглядно видно что чем меньше мощность сигнала, тем большего диаметра, требуется спутниковая антенна для уверенного приема сигнала с этого спутника.

Теперь определив в какой из зон охвата находится ваш населенный пункт, можно с легкостью вычислить диаметр нужной для Вас спутниковой антенны (которые рекомендованы данным спутниковым провайдером).

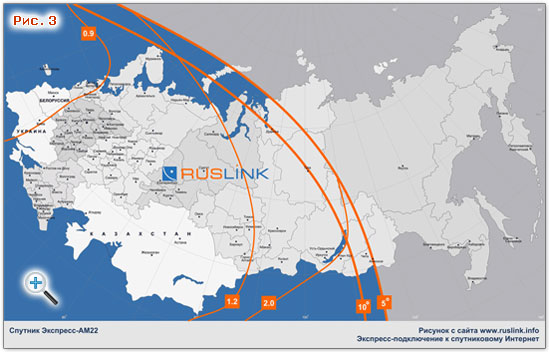

Для того чтобы было проще понимать карты покрытия спутников без каких либо вычислений, на некоторых сайтах вместо параметра dBW (дБВт) сразу указывают диаметр спутниковой антенны в метрах. Например как на карте покрытия взятого с сайта компании RusLink (Рис. 3).

Диаметр спутниковой антенны на карте покрытия спутника Express AM 22 53,0°E.

Карты покрытия спутников могут даваться как для отдельных, так и нескольких его транспондеров. Так же может даваться для Ku или С – диапазонов.

К сожалению сам спутниковый провайдер, не может предвидеть всех нюансов связанных с конечными пользователями, то есть нами. Поэтому для определения, так скажем более уверенного значения диаметра нашей спутниковой антенны, давайте проследим порядок прохождения сигнала от спутника до самого спутникового ресивера.
