Настройка спутниковой антенны в теории. Частоты спутникового телевидения. Диапазоны сигнала. Приём спутникового сигнала. Поляризация сигнала.
Частоты спутникового телевидения. Диапазоны спутникового сигнала.
Частоту сигнала принято разделять на так называемые диапазоны (или под - диапазоны), которым присваиваются свои обозначения.
Сигнал идущий со спутника имеет определенную частоту, которая в свою очередь входит в рамки так называемых частотных диапазонов. Для приема спутникового вещания, на момент создания этой темы, в основном использовались два частотных диапазона: C и Ku. Есть конечно и другие, но с ними Вы вряд ли будете встречаться, поэтому на них я останавливаться не буду (хотя, в связи с увеличением объемов передаваемой информации со спутников, возможно появление других диапазонов для массового потребителя).
Чтобы понять что это за диапазоны разберемся как всегда на простом примере.
Представим себе едущий по дороге автомобиль. Предположим что во время движения его скорость меняется от 10 до 100 км/ч. А теперь давайте разделим нашу скорость на диапазоны. Например в первом диапазоне эта скорость будет меняться от 10 до 49 км/ч, а во втором, с 50 до 100 км/ч. Вот здесь и получается что автомобиль меняет свою скорость в двух, назовем их низком и высоком, диапазонах.
На такие же диапазоны, только радиочастотные, делиться и спутниковый сигнал. Так например - C диапазон (C Band), или Ku диапазон (Ku Band). Ниже приведена таблица частоты спектра данных диапазонов:
C диапазон используется на сравнительно старых спутниках. Ku диапазон более популярен для прямого спутникового вещания. В нем смотрят телепередачи примерно 95...98% зрителей.
Пояснение к последующему материалу. Некоторые термины размещенные далее на страницах для вас будут не совсем понятными, чтобы изучить каждый в отдельности от вас потребуется много времени и сил, да и нужна некоторая изначальная подготовка. И может случиться так что не каждый дочитает эту тему до конца. Что бы так не случилось мы поступим проще. Не знакомые слова я буду выделять красным цветом, а Вам надо просто их запомнить. Таких слов здесь не много так что я думаю это не составит особого труда. Во всяком случае если забудете, то всегда можно вернуться и пробежаться по уже знакомым терминам еще раз.
Приём сигнала. Поляризация спутникового сигнала.
Кроме частотного спектра (диапазона), спутниковый сигнал, различаются видом поляризации сигнала. Вот основные виды поляризации сигнала, с которыми Вы можете столкнуться при настройке спутниковой антенны:
1) Линейная горизонтальная поляризация - сокращено «H» (Horisontal).
2) Линейная вертикальная поляризация - сокращено «V» (Vertical).
1) Круговая правая поляризация- сокращено «R» (Right).
1) Круговая левая поляризация - сокращено «L» (Left).

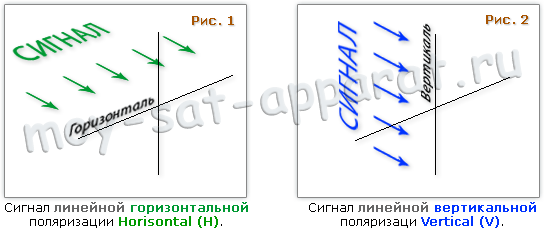

Сигнал горизонтальной поляризации (Horisontal) идет к спутниковой антенне в горизонтальной плоскости (Рис. 1). Сигнал вертикальной поляризации (Vertical) в вертикальной плоскости (Рис. 2).

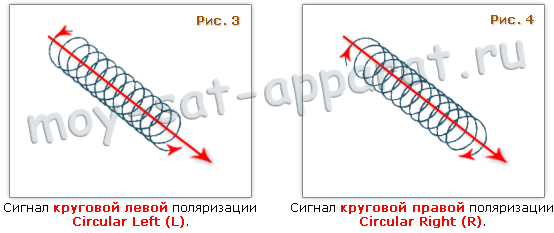

В круговой поляризации (Circular), спутниковый сигнал вращается в одну или в другую сторону с достаточно большей скоростью, условно называясь правой - Right (R), и левой - Left (L) поляризацией. Если смотреть на спутник, то вращение спутникового сигнала против часовой стрелки будет левой круговой поляризацией, а если по часовой стрелке то правой круговой поляризацией (Рис. 3 и 4).
Далее мы разберемся какие основные типы спутниковых конвертеров применяются для приема спутникового сигнала...
