Спутниковые конвертеры. Конвертеры для спутниковых антенн.

Конвертеры (сокращенно "LNB" или "МШУ"), также как и спутниковый сигнал (радиосигнал), подразделяются на прием конкретного частотного спектра, то есть опять же диапазона.

Вам может встретится такие обозначение конвертеров LNB или LNBF, в принципе, правильное название и то и другое.

Но если учесть, что конвертеры идущие на офсетные спутниковые антенны, имеют нераздельный корпус с облучателем (Фото 1), то правильнее будет использовать название:

Существуют типы конвертеров где облучатель крепится к корпусу конвертера, и собираются они как правило перед монтажом на спутниковую антенну. В этом случае правильнее будет название LNB + F (LNB - конвертер, + Feeder - облучатель).

Диапазоны спутникового конвертера

Спутниковые конвертеры, которые обычно применяют для просмотра домашнего спутникового вещания, к стати и не только, также рассчитаны для приема: C диапазона, Ku диапазона, ну или совмещенные C и Ku диапазона.

Спутниковые конвертеры Ku-band более распространены, так как диаметр спутниковой антенны при использовании такого конвертера составляет обычно от 0.5 до 1.2 метра. При приеме диапазона C-band размеры антенны требуется несколько больше.

К примеру для приема сигнала Ku диапазона со спутника Yamal 201 90.0°E, можно использовать спутниковую антенну диаметром 0.9...1.2 метра, а для приема C диапазона, с этого же спутника, желательно использовать антенну не менее 1.5, а лучше 1.8 или 2.0 метра.

Примечание: размеры спутниковых антенн даны только примерно, как вычислить более точный ее параметр рассмотрим немного позднее.

Существуют множество моделей спутниковых конвертеров различных как по типу так и внешнему виду. Ниже приведены изображения некоторых из них.

Поляризация спутниковых конвертеров

Кроме частотного спектра (диапазона), спутниковые конвертеры, опять же как и спутниковый сигнал, различаются видом поляризации этого сигнала. Причем в одном конвертере могут присутствовать сразу два вида поляризации.

Вот два основных типа конвертеров с которыми Вы можете столкнуться:

1.

Линейный универсальный спутниковый конвертер

(Universal)

В этом виде конвертера присутствуют два типа поляризации:

Линейная вертикальная (V - Vertical).

Линейная горизонтальная (H - Horisontal).

2.

Круговой спутниковый конвертер

(Circular)

В этом виде конвертера присутствуют так же два типа поляризации:

Круговая правая (R - Right).

Круговая левая (L - Leftl).

При работе линейного конвертера, поддерживающего вертикальную и горизонтальную поляризацию, спутниковый ресивер вырабатывает напряжение 14 вольт - при включении вертикальной поляризации, и 18 вольт - при горизонтальной.

При работе конвертера с круговой, правой и левой поляризацией, ресивер, так же ее переключает, с помощью напряжений 14 вольт и 18 вольт. Поэтому, для правильного ввода нужного значения, достаточно знать какое слово обозначает нужное напряжение питания конвертера. То есть, к какому именно напряжению, относится правая поляризация, а к какому левая.

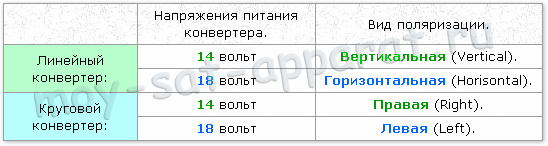

Для удобства можно составить таблицу:

В некоторых меню спутниковых ресиверов, название кругового конвертера может так же встретиться слово "универсальный", так как в нем присутствуют два вида поляризации "правая" и "левая", с такими же напряжениями питания 14 и 18 вольт, но... не путайте его с линейным спутниковым конвертером.

Еще спутниковые конвертеры могут быть одно- и двух-диапазонными. Двухдиапазонные конвертеры, захватывают несколько больший участок частотного спектра. Управляет переключением диапазонов, сам спутниковый ресивер (он посылает конвертеру специальный тоновый сигнал).

Подборка типа спутникового конвертера, это так скажем индивидуальный подход, и каждый пользователь выбирает его в соответствии со своими требованиями. То есть под тот тип сигнала который он собирается принимать со спутника. Так же следует обратить внимание на количество приемных устройств (например конвертер с двумя выходами на два ресивера расположенных в разных комнатах, ну или ресивер и компьютерная DVB-карта, так далее).

О некотором применении спутниковых конвертеров, а так же некоторых моментах принципа его работы, я еще остановлюсь в следующем разделе - «Установка и настройка спутниковой антенны», то есть в ходе самой установки и настройки спутниковой антенны.

...

Чтобы приступить к выбору нужного Вам спутника, или вернее сказать к тому что он вещает, мало знать конфигурации спутниковых антенн. Вам надо научиться еще понимать таблицу спутниковых транспондеров. Ведь именно эта таблица отображает то что передает тот или иной спутник, ну или какой конфигурацией спутникового оборудования (выражаясь проще каким комплектом), мы сможем принимать сигнал с этого спутника.
